ไขข้อสงสัยในเรื่อง Almen Strips

ไขข้อสงสัยในเรื่อง Almen Strips

แถบ Almen เป็นเครื่องมือขนาดเล็กแต่จำเป็นในการช่วยวัดพลังงานที่ส่งออกไปในกระบวนการ Shot Peening เพื่อให้แน่ใจว่ากระบวนการดังกล่าวเป็นไปตามข้อกำหนดที่จำเป็น ซึ่งในบทความนี้ เราจะเจาะลึกถึงวัตถุประสงค์ของ Almen Strips สำรวจความแตกต่างทางเทคนิคของ Almen Strips แต่ละประเภท และศึกษาถึงวิธีใช้แถบ Almen เพื่อให้ได้ผลลัพธ์กระบวนการ Shot Peening ที่แม่นยำ

วัตถุประสงค์ของ Almen Strips ในขั้นตอนการ Shot Peening

แถบ Almen Strips คืออะไร

แถบอัลเมน หรือ Almen Strips  เป็นอุปกรณ์เฉพาะที่ใช้ในการวัดความเข้มข้นของกระบวนการ Shot Peening ซึ่งอุปกรณ์นี้ทำงานโดยการเปลี่ยนรูปร่างตามพลังงานที่มาจากกระบวนการยิง Shot Peening จากนั้นจึงวัดค่าเพื่อตรวจสอบกระบวนการดังกล่าวว่าอยู่ในพารามิเตอร์ที่กำหนดหรือไม่ โดยจะวัดจากปริมาณการเปลี่ยนรูปร่าง ซึ่งเรียกว่า " Arc Height" ซึ่งวัดโดยใช้เครื่องมือเฉพาะที่เรียกว่าเกจ Almen (Almen Gages) โดยค่า Arc Height นี้ต้องแม่นยำและตรงตามข้อกำหนดที่กำหนดโดยลูกค้าหรือมาตรฐานทางวิศวกรรมเพื่อให้แน่ใจว่ากระบวนการ Shot Peening มีประสิทธิภาพ

หลัการทำงาน:

เมื่อชิ้นงานผ่านกระบวนการ Shot Peening ระยะหนึ่ง Almen Strips จะถูกนำไปวางในไลน์การยิงเดียวกันกับชิ้นงานที่กำลังรับการบำบัด พลังงานจากกระบวนการยิง Peening จะทำให้แถบ Almen โค้งงอ ซึ่งระดับของการโค้งงอนี้จะแปรผันโดยตรงกับพลังงานที่ส่งมาจากการยิง และด้วยการวัดค่าความสูงของส่วนโค้ง (Arc Height) ของ Almen Strips หลังจากการยิง ช่างเทคนิคจึงสามารถระบุได้ว่ากระบวนการนี้ส่งพลังงานในปริมาณที่ถูกต้องไปยังชิ้นงานหรือไม่

การใช้งานที่หลากหลาย:

Shot Peening สามารถทำได้โดยใช้สื่อประเภทต่างๆ รวมถึงลูกเหล็ก AMS shot, Steel shot และ conditioned cut wire ไม่ว่าจะใช้สื่อประเภทใด Almen Strips ก็สามารถการวัดพลังงานที่ส่งไปในระหว่างกระบวนการได้อย่างน่าเชื่อถือ ทำให้มั่นใจได้ถึงความสม่ำเสมอและเป็นไปตามข้อกำหนด

ตัวอย่าง:

ตัวอย่างเช่น หากข้อกำหนดที่ต้องการคือ F10N (N หมายถึงประเทศที่ใช้ระบบเมตริก) นั่นหมายความว่าแถบจะต้องแสดงความสูงของส่วนโค้ง(Arc Height)  0.1 มม. หลังจากขัดผิวโดยใช้แถบ Almen Strips ชนิด N หากข้อกำหนดที่ต้องการคือ 10N (ไม่มี F ก่อนหมายถึง Imperial Units) หมายความว่าแถบจะต้องแสดงความสูงของส่วนโค้ง(Arc Height) 0.01 นิ้วหลังจากขัดผิวโดยใช้ Almen Strip Type N ข้อกำหนดนี้ช่วยให้มั่นใจได้ว่ากระบวนการจะจ่ายพลังงานในปริมาณที่แน่นอนตามที่จำเป็นสำหรับการใช้งาน

ความแตกต่างทางเทคนิคระหว่าง Almen Strips ในประเภทต่างๆ

ประเภทของแถบ Almen:

Almen Strips มีสามประเภทหลัก โดยแต่ละประเภทได้รับการออกแบบมาเพื่อการดูดซับพลังงานในระดับที่แตกต่างกันและกรณีการใช้งานที่เฉพาะเจาะจง:

1. แถบ Almen ประเภท N :

  • คำอธิบาย: แถบประเภท N เป็นประเภทที่บางที่สุดและเสียรูปได้ง่ายที่สุด ใช้กับวัสดขัดละเอียดมาก โดยทั่วไปแนะนำให้ใช้กับขนาดอนุภาคที่มีเส้นผ่านศูนย์กลางน้อยกว่า 0.5 มม.
  • กรณีการใช้งาน: แถบประเภทนี้มักใช้เมื่อขนาดอนุภาคมีขนาดเล็กและความเข้มข้นของการพ่นต่ำ ทำให้เหมาะอย่างยิ่งสำหรับส่วนประกอบที่บอบบางหรือมีรายละเอียดละเอียดอ่อน

2. แถบ Almen ประเภท A:

  • คำอธิบาย: แถบประเภท A เป็นแถบที่ใช้กันทั่วไปมากที่สุด ครอบคลุมการใช้งานการพ่นละเอียดประมาณ 80% แถบประเภทนี้แนะนำให้ใช้กับขนาดอนุภาคที่มีเส้นผ่านศูนย์กลางตั้งแต่ 0.5 มม. ถึง 1.4 มม.
  • กรณีการใช้งาน: แถบ Almen A มีความยืดหยุ่นและเหมาะกับขนาดและความเข้มข้นของวัสดุขัดที่หลากหลาย ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานทั่วไป หากหลังจากการทำงานพ่นทรายแล้วความสูงของส่วนโค้งต่ำกว่า 0.1 มม. ให้เปลี่ยนจาก Almen  Strips Type A เป็น N เพื่อให้แถบมีความรู้สึกถึงความโค้งได้ดีขึ้น หากความสูงของส่วนโค้งสูงกว่า 0.6 มม. ให้เปลี่ยนจาก Almen Strips Type A เป็น C เพื่อให้มีการเสียรูปน้อยลงและสามารถวัดได้ง่ายขึ้นด้วยเกจวัด Almen

3. แถบ Almen ประเภท C:

  • คำอธิบาย: แถบประเภท C มีความหนาที่สุดและทนทานต่อการเสียรูปมากที่สุด ออกแบบมาเพื่อใช้กับวัสดุขัดขนาดใหญ่ โดยทั่วไปจะมีเส้นผ่านศูนย์กลางมากกว่า 1.4 มม.
  • กรณีการใช้งาน: แถบเหล่านี้ใช้ในงานพ่นทรายที่มีความเข้มข้นสูงซึ่งจำเป็นต้องใช้พลังงานจำนวนมาก มักจะใช้กับชิ้นส่วนขนาดใหญ่และใช้งานหนัก

การเลือกแผ่น Almen Strips ที่เหมาะสม:

การเลือกแผ่น Almen Strips ที่จะใช้โดยทั่วไปจะพิจารณาจากข้อมูลจำเพาะทางวิศวกรรม ซึ่งมักจะกำหนดโดยทีมออกแบบหรือทีมผลิต ประเภทของแผ่นจะเลือกตามขนาดวัสดุขัดและความเข้มข้นในการพ่นที่ต้องการ แม้ว่าจะไม่มีความสัมพันธ์โดยตรงระหว่างค่าความสูงของส่วนโค้ง(Arc Height) ที่วัดได้บนแผ่น Almen กับอายุการใช้งานของชิ้นงาน แต่การเลือกและการใช้แถบ Almen ที่ถูกต้องจะช่วยให้มั่นใจได้ว่ากระบวนการพ่นเป็นไปตามมาตรฐานคุณภาพที่จำเป็น

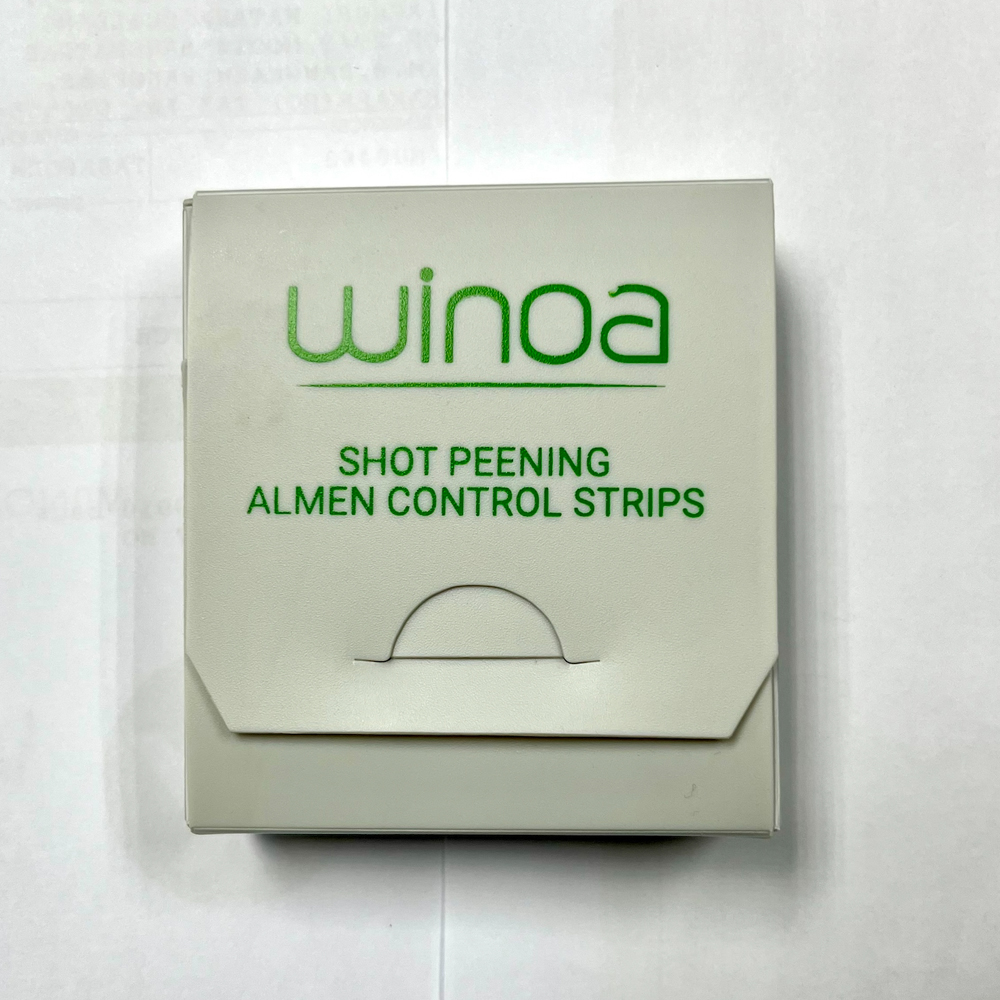

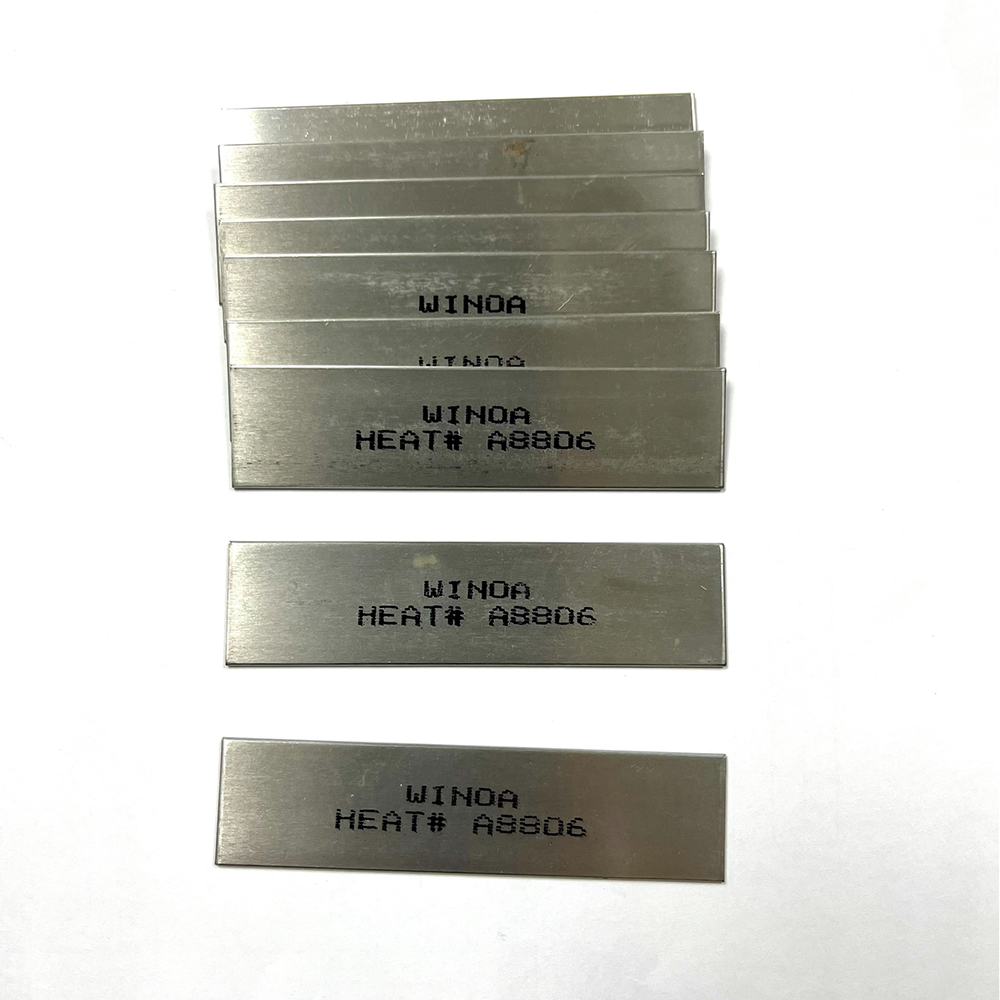

แถบอัลเมน

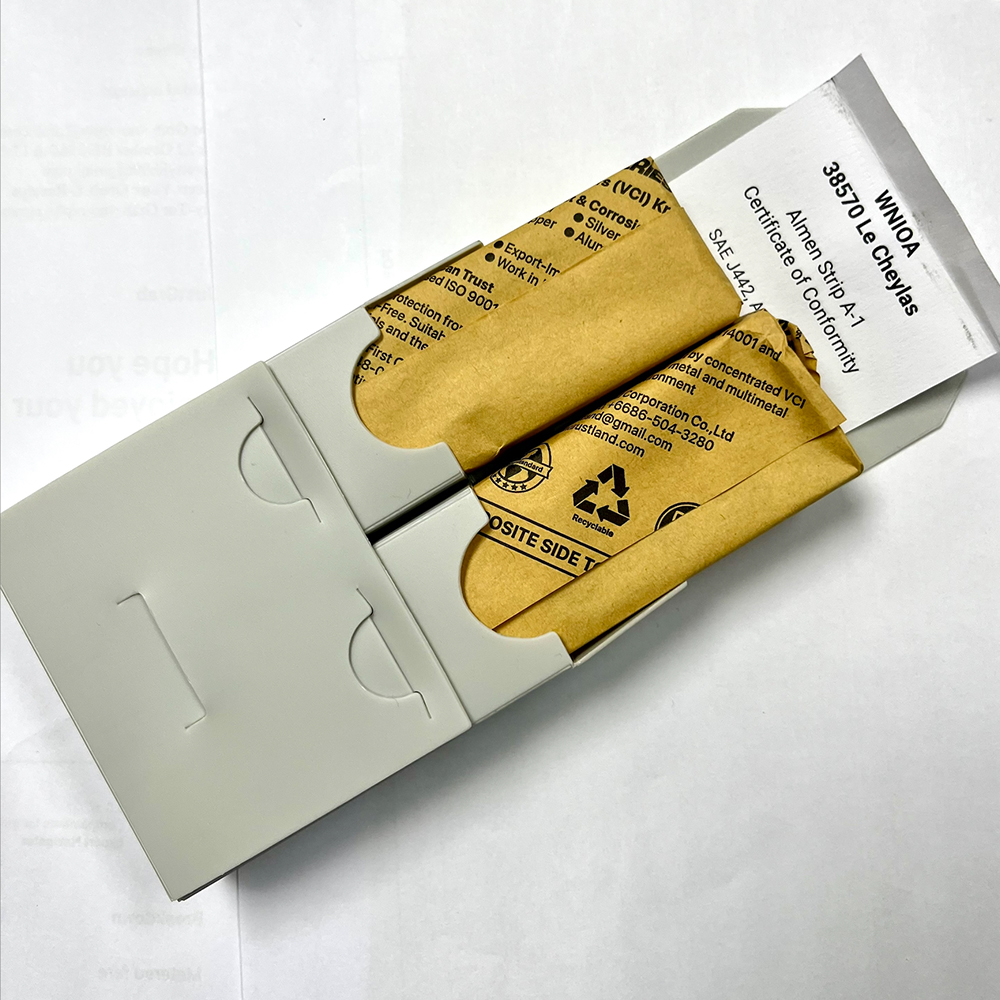

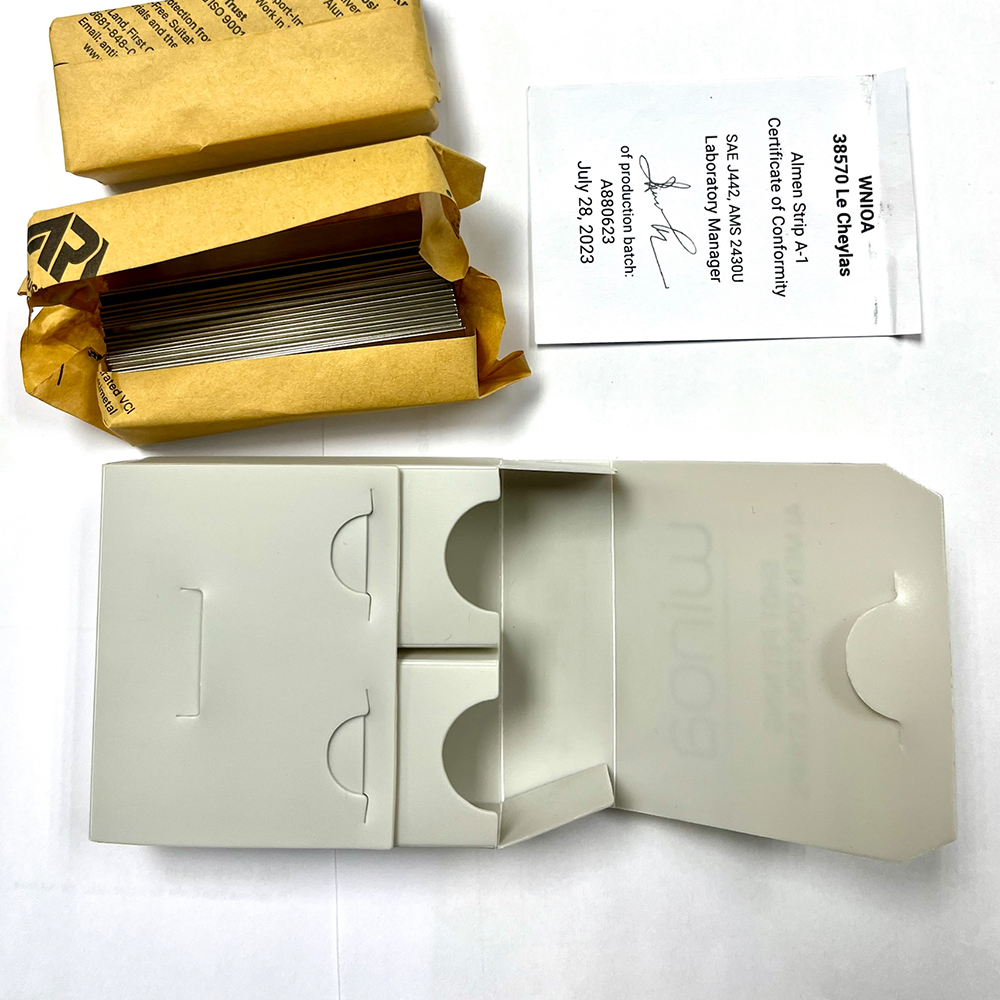

การรับรองและมาตรฐานสำหรับ Almen Strips

ระดับการรับรอง:

เพื่อให้มั่นใจถึงความแม่นยำและความน่าเชื่อถือ แถบ Almen จึงผลิตตามมาตรฐานที่เข้มงวด และมีการรับรองเฉพาะต่างๆ ดังนี้:

1. Standard Strips:

- Almen Strips พื้นฐานที่ตรงตามข้อกำหนดมาตรฐานสำหรับการใช้งานทั่วไปส่วนใหญ่

2. Certified 2 Strip:

- Almen Strips เหล่านี้ได้รับการรับรองสำหรับการใช้งานที่เข้มงวดยิ่งขึ้น ทำให้ควบคุมองค์ประกอบของวัสดุ ขนาด ความแข็ง และความเรียบได้อย่างเข้มงวดยิ่งขึ้น

3. Certified 1 Strips:

- แถบ Almen ที่ได้รับการรับรองในระดับสูงสุด ซึ่งใช้ในแอปพลิเคชันที่สำคัญอย่างยิ่งซึ่งต้องการความแม่นยำสูงสุด

ระดับการรับรองแต่ละระดับจะรับประกันว่าแถบ Almen เป็นไปตามข้อกำหนดด้านขนาด ความเรียบ องค์ประกอบทางเคมี และความแข็งที่เฉพาะเจาะจง ช่วยให้สามารถวัดได้อย่างสม่ำเสมอและทำซ้ำได้

บทสรุปและคำแนะนำจากผู้เชี่ยวชาญ

ไม่ว่าคุณจะทำงานกับส่วนประกอบที่ละเอียดอ่อนซึ่งต้องใช้การพ่นแบบละเอียดหรือชิ้นส่วนขนาดใหญ่ที่ใช้งานหนักซึ่งต้องใช้การพ่นแบบเข้มข้น การเลือก Almen Strips ที่เหมาะสมนั้นถือเป็นเรื่องสำคัญ สำหรับบริษัทที่ต้องการเพิ่มประสิทธิภาพกระบวนการ Shot Peening การปรึกษาหารือกับผู้เชี่ยวชาญที่สามารถให้คำแนะนำเกี่ยวกับการใช้แถบ Almen ที่ถูกต้องและการปรับเทียบมาตรวัด Almen นั้นถือเป็นสิ่งสำคัญมาก โดยการร่วมมือกับผู้เชี่ยวชาญที่มีความรู้ คุณสามารถมั่นใจได้ว่ากระบวนการ Shot Peening ของคุณเป็นไปตามมาตรฐานด้านคุณภาพและความแม่นยำสูงสุด
