ความเข้าใจเกี่ยวกับ Peening Intensity และ Saturation Curve
Peening Intensity คืออะไร?
Peening Intensity เป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดของกระบวนการ Shot Peening โดยเป็นค่าที่แสดงถึงพลังงานที่ถูกถ่ายทอดไปยังพื้นผิวของชิ้นงานผ่านการกระแทกซ้ำ ๆ ของเม็ดวัสดุที่เคลื่อนที่ด้วยความเร็วสูง (เช่น เม็ดเหล็ก Steel Shot หรือ Cut Wire)
แรงกระแทกดังกล่าวจะทำให้เกิด Residual Compressive Stress (ความเค้นอัดตกค้าง) บนพื้นผิว ซึ่งช่วยเพิ่มความแข็งแรงต่อความล้า (Fatigue Strength) และชะลอการเกิดรอยร้าวของชิ้นงาน
ในทางเทคนิค Peening Intensity ถูกกำหนดจาก ค่าความสูงของส่วนโค้ง (Arc Height) ของแถบ Almen Strip มาตรฐาน ณ จุด Saturation ซึ่งเป็นจุดที่การเพิ่มระยะเวลาการพ่นต่อไปก่อให้เกิดการเสียรูปเพิ่มขึ้นเพียงเล็กน้อย
ทำไม Peening Intensity จึงมีความสำคัญ?
หาก Peening Intensity ต่ำเกินไป ความเค้นอัดตกค้างที่เกิดขึ้นอาจไม่ลึกพอที่จะช่วยป้องกันความเสียหายจากความล้าได้อย่างมีประสิทธิภาพ
ในทางกลับกัน หาก Peening Intensity สูงเกินไป อาจทำให้เกิดปัญหาต่าง ๆ เช่น
- พื้นผิวหยาบมากขึ้น (Surface Roughening)
- เกิดรอยแตกร้าวขนาดเล็ก (Micro-cracks)
- ความเหนียวของวัสดุลดลง (Loss of Ductility)
กล่าวอีกนัยหนึ่ง การควบคุม Peening Intensity อย่างเหมาะสมเป็นปัจจัยสำคัญในการยืดอายุการใช้งานของชิ้นงาน พร้อมทั้งรักษาความสมบูรณ์ของโครงสร้างวัสดุ
มาตรฐานที่นิยมใช้อ้างอิงสำหรับการกำหนด Peening Intensity ได้แก่
- SAE J443 (ขั้นตอนการทดสอบและกระบวนการ)
- AMS 2430 / AMS 2432 (มาตรฐานสำหรับชิ้นส่วนอากาศยาน)
Peening Intensity วัดได้อย่างไร?

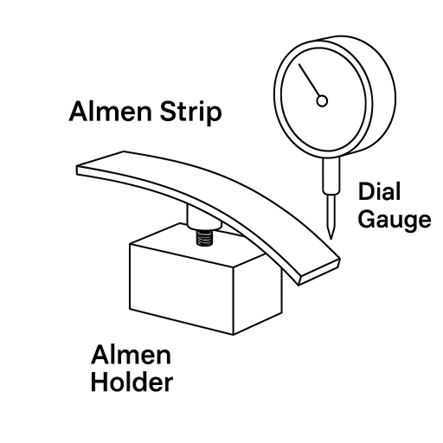

1. การใช้ Almen Strip
Almen Strip คือแถบเหล็กมาตรฐานที่ใช้สำหรับวัดความเข้มของกระบวนการ Shot Peening โดยนำแถบเหล็กไปวางในแนวกับการพ่นของเม็ดเหล็ก Shot
เมื่อได้รับการพ่นเพียงด้านเดียว พื้นผิวจะขยายตัว ทำให้แถบเหล็กโค้งงอเป็นรูปโค้ง (Arc) จากนั้นจึงนำไปวัด Arc Height ด้วย Almen Gauge ซึ่งค่าที่ได้จะแสดงถึงระดับความเข้มของกระบวนการโดยตรง
คำแนะนำผลิตภัณฑ์
เลือกใช้แถบ Almen Strips (ชนิด A, N หรือ C) ซึ่งผ่านการวัดด้วยเลเซอร์ พร้อมแสดงค่าความเรียบ (Flatness) บนตัวแถบ เพิ่มความสามารถในการตรวจสอบย้อนกลับ (Traceability) และมีใบรับรองตามมาตรฐาน J442 และ AMS 2432

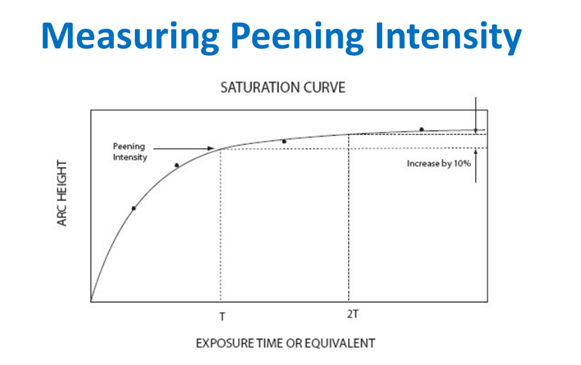

2. การสร้าง Saturation Curve
การวัดจาก Almen Strip เพียงแผ่นเดียว ไม่สามารถระบุ Peening Intensity ได้
จำเป็นต้องสร้าง Saturation Curve โดยมีขั้นตอนดังนี้
- พ่น Almen Strip อย่างน้อย 4 แผ่น ด้วยระยะเวลาที่เพิ่มขึ้น เช่น 10, 20, 40 และ 80 วินาที
- วัดค่า Arc Height หลังการพ่นแต่ละครั้ง
- นำข้อมูลมาสร้างกราฟ Arc Height เทียบกับระยะเวลาการพ่น (Exposure Time)
Peening Intensity คือค่า Arc Height ที่เวลา T ซึ่งเมื่อเพิ่มเวลาพ่นเป็น 2T แล้ว ค่า Arc Height เพิ่มขึ้นไม่เกิน 10% หลักการนี้เรียกว่า กฎ 10% (10% Rule)
ตัวอย่างการตีความ Saturation Curve
สมมติว่าค่า Arc Height ที่วัดได้จากการพ่นเป็นเวลา 10, 20, 40 และ 80 วินาที มีค่าเป็น
- 6.0
- 7.2
- 8.1
- 8.9 (mm × 1000)
หากค่าจาก 40 วินาที ไป 80 วินาที เพิ่มขึ้นเพียงประมาณ 10%
จะถือว่า
- 40 วินาที = T
- Peening Intensity = 8.1A (Almen A Strip หรือ 0.0081 นิ้ว)
ปัจจัยที่ส่งผลต่อ Peening Intensity
| พารามิเตอร์ | ผลต่อ Peening Intensity |
| ขนาดเม็ด Shot | เม็ดใหญ่ทำให้เกิด Residual Stress ได้ลึกกว่า |
| ความเร็วของเม็ด Shot / แรงดันลม | ความเร็วสูงขึ้น = พลังงานกระแทกมากขึ้น |
| ระยะห่างหัวพ่น (Stand-off Distance) | ใกล้หรือไกลเกินไป ทำให้ควบคุมความเข้มได้ยาก |
| มุมกระแทก | มุมประมาณ 70–85° ให้ความเข้มสูงสุด |
| ความแข็งและความหนาแน่นของเม็ด Shot | เม็ดที่แข็งและหนักกว่าจะถ่ายทอดพลังงานได้มากกว่า |
คำแนะนำผลิตภัณฑ์
ใช้ PA FlowMaster ร่วมกับ Ultimate Valve หรือ PASV Valve เพื่อควบคุมอัตราการไหลแบบ Closed-loop Control ทำให้ควบคุม Peening Intensity ได้อย่างแม่นยำ พร้อมบันทึกสูตรการทำงาน (Recipe) และสลับการใช้งานผ่าน Digital Input ได้
การตรวจสอบ Peening Intensity ในการผลิตจริง
ในการผลิตจริง ไม่จำเป็นต้องสร้าง Saturation Curve ทุกครั้ง
สามารถตรวจสอบได้โดย
- พ่น Verification Strip ที่เวลา T แล้วตรวจสอบว่า Arc Height อยู่ในช่วงที่กำหนด เช่น 0.006–0.010 นิ้ว
- ตรวจสอบซ้ำที่เวลา 2T เป็นระยะ เพื่อยืนยันว่ากระบวนการยังคงมีเสถียรภาพ
- สร้าง Saturation Curve ใหม่เมื่อ
- เปลี่ยนเม็ด Shot
- เปลี่ยนหัวพ่น (Nozzle)
- ย้ายเครื่องจักร
หมายเหตุ
Peening Intensity ไม่ใช่ค่าที่สะสมตามเวลา การเพิ่มเวลาพ่นจะช่วยเพิ่ม Coverage (พื้นที่ที่ได้รับการพ่น) แต่ ไม่ได้เพิ่ม Peening Intensity
ข้อผิดพลาดที่พบบ่อยและควรหลีกเลี่ยง
- ใช้ Almen Strip ที่มีความเรียบไม่ได้มาตรฐาน ทำให้ค่าที่วัดคลาดเคลื่อน
- ประกอบ Holder ไม่ถูกต้อง เช่น มีครีบโลหะหรือเศษสิ่งสกปรก
- ขันสกรูแน่นเกินไป ทำให้แถบ Almen บิดงอ
- เข้าใจผิดว่าค่า Arc Height คือค่า Peening Intensity โดยตรง
คำแนะนำ
เลือกใช้ Industrial PLUS Almen Gage by PA พร้อมจอแสดงผลดิจิทัล ความละเอียด 0.0001 นิ้ว และไม่มีผลกระทบจากสนามแม่เหล็ก ทำให้การวัดมีความแม่นยำสูง
สรุป
การควบคุมและตรวจสอบ Peening Intensity ไม่ใช่เพียงขั้นตอนตามมาตรฐานเท่านั้น แต่เป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่อ ความทนทานต่อความล้า อายุการใช้งานของชิ้นส่วน และการปฏิบัติตามข้อกำหนดของอุตสาหกรรม
การเข้าใจวิธีสร้างและวิเคราะห์ Saturation Curve จะช่วยให้สามารถควบคุมกระบวนการ Shot Peening ได้อย่างสม่ำเสมอและถูกต้องในทุกชิ้นงาน
เมื่อใช้เครื่องมือ เม็ด Shot และวิธีการวัดที่เหมาะสม ผู้ผลิตจะสามารถมั่นใจได้ว่ากระบวนการ Shot Peening ให้ประสิทธิภาพสูงสุด พร้อมความน่าเชื่อถือในระยะยาว
หากคุณมีข้อสงสัยหรือต้องการคำแนะนำเพิ่มเติม ทีมผู้เชี่ยวชาญด้านเทคนิคของเราพร้อมให้คำปรึกษาเสมอ
